Conteúdo Programático:
A prática profissional supervisionada obrigatória deve ser realizada após a conclusão de todo o conteúdo programático previsto no item A2 deste Anexo da NR 13.
Prática Profissional Supervisionada na Operação da Própria Caldeira.
Procedimentos do estágio:

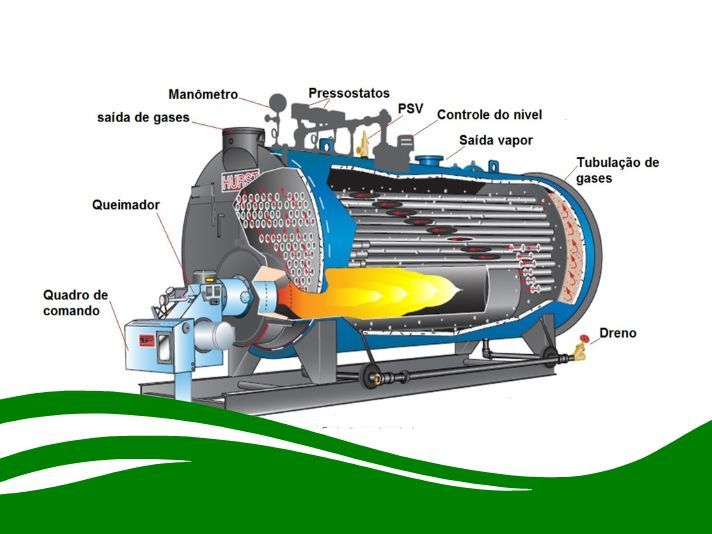

01 – Conhecimento do equipamento;
02 – Preparação para partida do equipamento;
03 – Como ligar o equipamento;
04 – Como operar o equipamento;
05 – Como desligar o equipamento;
06 – Situações de emergência;
07 – Elaboração dos procedimentos, conforme relatório anexo;
Estágio Prático Supervisionado de Caldeira NR 13:
Procedimento de pré-partida.
01 – Verificar nível do tanque de água de abastecimento da bomba de alimentação;
02 – Verificar nível do gás, pressão nos tanques e na tubulação de alimentação;
03 – Verificação das válvulas linhas de água, gás. Ar e vapor;
Tubulação de água: abrir a válvula na saída do tanque pulmão e válvula, na saída da bomba de água;
Tubulação do gás: abrir válvula manual na tubulação de alimentação de gás;
Entrada de ar: Verificar abertura do ar na entrada do ventilador;
Obs: a abertura de entrada do ar deve ficar totalmente desobstruída;
Tubulação de vapor: Manter a válvula manual de liberação do vapor fechada;
Estágio Supervisionado de Caldeira NR 13:
Procedimento de partida.
01 – Ligar o painel de comando, na lateral do painel;
02 – Ligar o comando, parte frontal inferior do painel;
03 – Verificar o nível da água da caldeira, no visor de nível, corrigir se necessário. Nível alto dar descarga na caldeira, nível baixo ligar a bomba;
03 – Ligar a bomba de alimentação de água;
04 – Ligar o queimador;
05 – Acompanhar elevação da pressão através do manômetro;
06 – Abrir a válvula de saída do vapor quando a pressão atingir 5,0 Kgf/cm2;
06 – Acompanhar a elevação da pressão até atingir 7,0 Kgf/cm2;
Estágio Prático Supervisionado de Caldeira NR 13:
Procedimento de Operação:
Tratamento de água da caldeira;
01 – Verificar o nível dos tanques de produtos químicos. (Utilizar os EPIs., óculos e luvas de segurança apropriados).
02 – Verificar se a bomba dosadora entrou em funcionamento ao ligar a bomba de água de alimentação da caldeira;
03 – Verificar se está ocorrendo a dosagem de produto no tanque de água e na entrada da bomba de alimentação de água;
04 – Dar as descargas de fundo da caldeira conforme orientação do técnico responsável pelo tratamento químico;
05 – Descarga manual: acionar abertura da válvula de descarga com auxilio da alavanca instalada na válvula;
06 – Descarga automática: conectar mangueira pneumática na válvula solenoide, abrir válvula manual de entrada de ar, dar um “reset” no relógio digital na lateral do painel de comando.
07 – Inspeção visual: verificar funcionamento dos equipamentos e anotar no check-list: ruídos acima do normal, aquecimento, vibração, vazamentos;
08 – Manter a área organizada e limpa;
Estágio Prático Supervisionado de Caldeira NR 13:
Procedimento de parada:
01 – Final do expediente, perguntar ao pessoal responsável da necessidade do consumo de vapor;
02 – Desligar o queimador;
03 – Fechar a válvula manual de entrada de gás;
04 – Desligar a bomba de alimentação de água;
05 – Fechar a válvula manual na saída da bomba de alimentação de água;
06 – Desligar o botão de comando do painel;
07 – Desligar o painel;
08 – Fechar a válvula manual na tubulação de saída do vapor;
09 – Fechar portão de acesso à área de utilidades;
10 – Guardar a chave do cadeado do portão no quadro de chaves da manutenção;
Estágio Supervisionado de Caldeira NR 13:
Procedimento de emergência:
Alarme sonoro de nível de água baixo:
01 – Verificar se a bomba de alimentação de água está ligada;
02 – Verificar se o motor elétrico está funcionando;
03 – Verificar o nível da água no reservatório;
04 – Verificar se as válvulas na tubulação de água estão abertas;
05 – Acionar manutenção elétrica para inspeção no painel de comando;
Estágio Supervisionado de Caldeira NR 13:
Queimador não liga:
01 – O exaustor não liga, acionar manutenção elétrica.
02 – O exaustor liga, mas não libera o acendimento da caldeira, verificar se está entrando ar no exaustor.
03 – Verificar pressão do gás na tubulação de alimentação.
04 – Verificar se a válvula manual de entrada de gás está aberta.
05 – Verificar se o bloqueio da válvula de falta de gás está atuado. Observação: Para verificação soltar tampa plástica rosqueada (cor laranja) na parte inferior da válvula de bloqueio, se o pino estiver acionado liberar o bloqueio empurrando o pino com o dedo.
Estágio Supervisionado de Caldeira NR 13:
Alarme de vazamento de gás atuado:
01 – Fechar a válvula de entrada de gás.
02 – Iniciar procedimento de desligar a caldeira.
03 – Acionar manutenção para eliminar o vazamento do gás.
Abertura da válvula de segurança:
01 – Verificar a tendência de evolução da pressão da caldeira, se a pressão der sinal de queda, aguardar o fechamento da válvula de segurança. Se a tendência por de aumento da pressão, fechar o gás e iniciar sequência de desligamento da caldeira.
02 – Após normalizar o funcionamento anotar no checklist as causas da elevação da pressão.
03 – Realizar teste de funcionamento das válvulas de segurança uma vez por mês, (Realizar os testes no último dia do mês).
04 – Ficar atento ás datas de calibração das válvulas de segurança.
Avaliação da operação prática – Padrão Didática Treinamentos.
